kwms-01

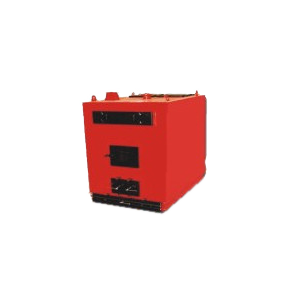

Kocioł KWMS

KOCIOŁ GRZEWCZY Z ZASYPEM RĘCZNYM NA MIAŁ 24H TYPU: KWM-S (TYLNOKANAŁOWY) 12-500 KW
wyposażony w sterownik i wentylator

Kocioł grzewczy KWMS to nowa generacja kotłów opalanych paliwami stałymi (tutaj miał węglowy). Proces spalania w kotle odbywa się przez wymuszone dostarczanie powietrza przez wentylator nadmuchowy, którego praca sterowana jest mikroprocesorowym regulatorem. Spalanie w kotle odbywa się warstwowo od góry do dołu (tzw spalanie górne). W wyniku działania wysokiej temperatury następuje proces odgazowania węgla. Powstały gaz dopalany jest w strumieniu powietrza wtórnego, doprowadzonego do różnych poziomów komory paleniskowej wielopunktowym systemem nawiewnym. Produkowany jest w kilku odmianach według potrzeb klientów.

Podstawą doboru kotła do instalacji centralnego ogrzewania jest bilans cieplny ogrzewanych pomieszczeń. Wydajność cieplna znamionowa kotła powinna być równa lub nieco wyższa (do 10%) obliczeniowemu zapotrzebowaniu ciepła ogrzewanych pomieszczeń.W tabeli 2 poz.4 zamieszczono orientacyjne powierzchnie pomieszczeń, które mogą być ogrzewane kotłami KWM-S. Dane te mają charakter orientacyjny i określone są dla pomieszczeń o wysokości 3 m.

Kotły typu KWMS posiadają:

– certyfikat zgodności wg kryterium efektywności energetycznej, (rozp. Min. Gospodarki z dnia 18 lutego 1999 r., Dz.U. z dnia 26 lutego 1999 r. „Wymagania w zakresie efektywności energetycznej, jakie powinny spełniać urządzenia produkowane w kraju i importowane, oraz wymagania w zakresie stosowania etykiet i charakterystyk technicznych.”)

Badania emisyjno-energetyczne kotłów przeprowadziły:

Instytut Chemicznej Przeróbki Wegla w Zabrzu.

Kotły grzewcze typu KWM-S przeznaczone są do podgrzewania wody w układzie otwartym instalacji c.o. wg PN-91/B-02413 do temperatury na wylocie nie przekraczającej 90ŔC. Znajdują one zastosowanie głównie do ogrzewania budynków mieszkalnych, pawilonów handlowych i usługowych, warsztatów, obiektów gospodarstw wiejskich, szklarni, szkół itp. Mogą pracować w układzie grawitacyjnym lub wymuszonym.

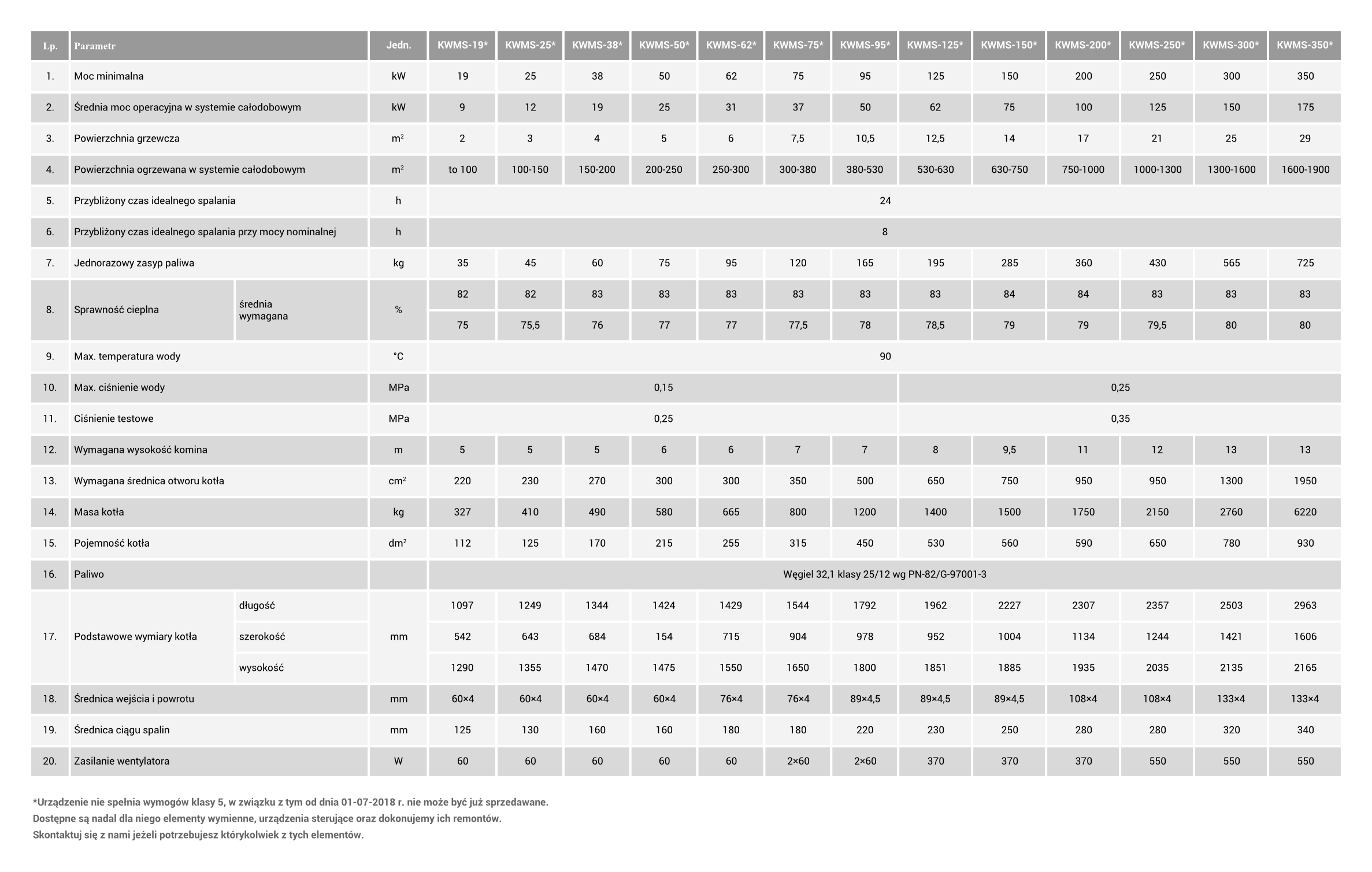

Wyszczegółniono j.m Typ kotła
KWMS-19 KWMS-25 KWMS-38 KWMS-50 KWMS-62 KWMS-75 KWMS-95 KWMS-125 KWMS-150 KWMS-200 KWMS-250 KWMS-300 KWMS-350
Moc minimalna kW 19 25 38 50 62 75 95 125 150 200 250 300 350
Średnia moc operacyjna w systemie całodobowym kW 9 12 19 25 31 37 50 62 75 100 125 150 175
Powierzchnia grzewcza m2 2 3 4 5 6 7,5 10,5 12,5 14 17 21 25 29
Powierzchnia ogrzewana w systemie całodobowym m2 to 100 100-150 150-200 200-250 250-300 300-380 380-530 530-630 630-750 750-1000 1000-1300 1300-1600 1600-1900
Przybliżony czas idealnego spalania h 24
Przybliżony czas idealnego spalania przy mocy nominalnej h 8
Jednorazowy zasyp paliwa kg 35 45 60 75 95 120 165 195 285 360 430 565 725
Sprawność cieplna średnia
wymagana
% 82
75
82
75,5
83
76
83
77
83
77
83
77,5
83
78
83
78,5
84
79
84
79
83
79,5
83
80
83
80
Max. temperatura wody oC 90
Max. ciśnienie wody MPa 0,15 0,25
Ciśnienie testowe MPa 0,25 0,35
Wymagana wysokość komina m 5 5 5 6 6 7 7 8 9,5 11 12 13 13
Wymagana średnica otworu kotła cm2 220 230 270 300 300 350 500 650 750 950 950 1300 1950
Masa kotła kg 327 410 490 580 665 800 1200 1400 1500 1750 2150 2760 6220
Pojemność kotła dm2 112 125 170 215 255 315 450 530 560 590 650 780 930
Paliwo Węfiel 32,1 klasy 25/12 wg PN-82/G-97001-3
Podstawowe wymiary kotła długość
szerokość
wysokość
mm 1097
542
1290
1249
643
1355
1344
684
1470
1424
154
1475
1429
715
1550
1544
904
1650
1792
978
1800
1962
952
1851
2227
1004
1885
2307
1134
1935
2357
1244
2035
2503
1421
2135
2963
1606
2165
Średnica wejścia i powrotu mm 60×4 60×4 60×4 60×4 76×4 76×4 89×4,5 89×4,5 89×4,5 108×4 108×4 133×4 133×4
Średnica ciągu spalin mm 125 130 160 160 180 180 220 230 250 280 280 320 340
Zasilanie wentylatora W 60 60 60 60 60 2×60 2×60 370 370 370 550 550 550

charakterystyka-ekr-75

Rodzaj paliwa zalecany do stosowania dla kotłów typu KWM-S podano w tabeli poniżej poz.17. Stosowanie gorszych gatunków węgla od podanych w tablicy powoduje spadek sprawności cieplnej. Węgiel asortymentu miał należy zasypywać w stanie lekko zwilżonym

  • miał
