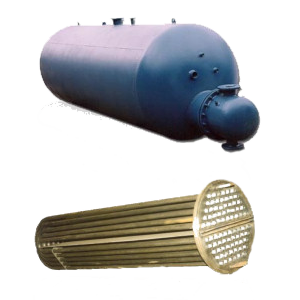

Pojemnościowy wymiennik ciepła typu WP-6

Wymiennik pojemnościowy WP-6 należy do grupy wymienników płaszczowo rurowych, w których czynniki wymieniające ciepło przepływają w przeciwnych kierunkach.

Wymiennik pojemnościowy WP-6 należy do grupy wymienników płaszczowo rurowych, w których czynniki wymieniające ciepło przepływają w przeciwnych kierunkach.

Wyszczególnienie j.m Numer wężownicy Numer wymiennika
1 2 3 4 5 6 7 8 9 10
Długość całkowita wymiennika mm 1275 1925 2230 2292 2722 2622 2556 3006 3656 4159
Długość zbiornika wodnego mm 862 1512 1816 1736 2166 2066 2000 2450 3100 3660
Długość płaszcz zbiornika mm 500 1150 1400 1220 1650 1500 1300 1750 2400 2900
Średnica zbiornika mm 612 612 716 916 916 1016 1216 1216 1216 1216
Średnica króćców Śr. głowicy
A A1
B B1
O
mm
mm
mm
cale
273
48
48
R1
273
48
48
R1
273
48
48
R1
406
108
108
R1
406
108
108
R1
406
108
108
R1
406
108
108
R2
406
108
108
R2
406
108
108
R2
406
108
108
R2
P mm 72 72 82 103 103 122 145 145 145 145
X mm 423 423 423 576 576 576 576 576 576 576
Y mm 762 762 866 1084 1084 1166 1386 1386 1386 1386
U mm 250 575 700 610 825 750 650 875 1200 1450
Masa zbiornika z głowicą kg 124 188 254 387 448 476 634 740 888 998
Wężownica pow. wym. ciepła m2 1*
2**
0,5
0,7
0,8
1,2
1,3
2,2
1,8
2,7
2,2
3,3
2,6
4,7
3,36
5,75
4,3
7,1
5,5
9,0
7,2
11,2
masa węż. bez protektora kg 1
2
18,6
22,1
23,8
29,1
31,1
43,1
61,0
74,2
66,4
84,1
69,3
99,0
81,0
112,3
94,0
130,8
111,0
157,8
135,2
191,0
Pojemność układu grzewczego dm3 1
2
10,1
11,0
11,5
13,0
13,5
17,0
42,6
46,2
44,5
49,0
45,8
54,2
49,0
58,5
52,5
63,5
67,1
71,0
63,7
80,5
Pojemność nominalna zbiornika wody Vn dm3 250 400 630 1000 1250 1600 2000 2500 3150 4000
Masa całkowita wymiennika kg 1
2
143
146
212
217
285
297
448
461
515
532
545
575
714
746
834
870
999
1045
1133
1189
